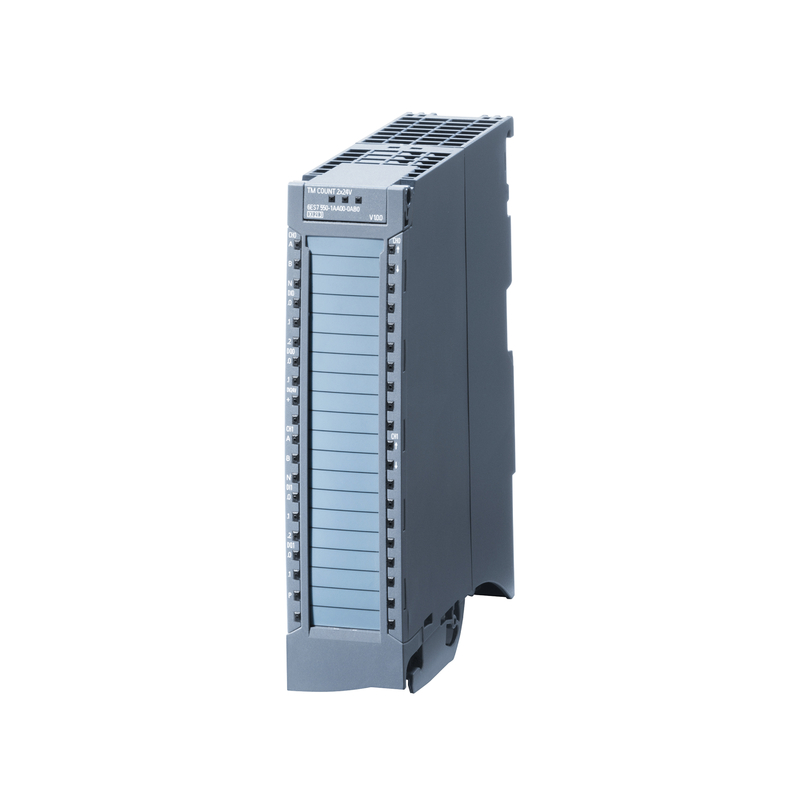

Siemens SIMATIC S7-1500 TM Tellen 2x24V Tellermodule 6ES7550-1AA01-0AB0 100% getest
Productdetails:
| Plaats van herkomst: | GERMANIE |
| Merknaam: | Siemens |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | $535.00/cartons 1-9 cartons |
|
Gedetailleerde informatie |
|||
| Communicatie-interface: | andere | Merken: | SIEMENS |
|---|---|---|---|
| Voorwaarde: | 100% originele merknaam | garantie: | 12 maanden |
| Pakket: | Originele verpakking | Verzendingsduur: | FOB |
| Betaling: | T/T | MOQ: | 1 stuk |
| Diensten: | One-stop Dienst | Kwaliteit: | 100% strikt Getest |
| Toepassing: | Industriële automatisering | ||
Productomschrijving
Specificatie
Algemene informatie | ||||
Producttypeaanduiding | TM-telling 2x24V | |||
Firmware versie | V2.0 | |||
● FW-update mogelijk | Ja | |||
Productfunctie | ||||
● I&M-gegevens | Ja; I&M0 tot I&M3 | |||
● Isochrone modus | Ja | |||
Techniek met | ||||
● STAP 7 TIA Portal configureerbaar/geïntegreerd vanaf versie | V16 met HSP 0332 / V17 | |||
● PROFIBUS van GSD-versie/GSD-revisie | GSD-revisie 5 | |||
● PROFINET vanaf GSD-versie/GSD-revisie | V2.3 / - | |||
Installatietype/montage | ||||
Railmontage | Ja;S7-1500 montagerail | |||
Voedingsspanning | ||||
Belastingspanning L+ | ||||
● Nominale waarde (DC) | 24V | |||
● toegestaan bereik, ondergrens (DC) | 19,2 Volt | |||
● toegestaan bereik, bovengrens (DC) | 28,8 Volt | |||
● Beveiliging tegen omgekeerde polariteit | Ja | |||
Invoerstroom | ||||
Stroomverbruik, max. | 75 mA; zonder belasting | |||
Encodervoorziening | ||||
Aantal uitgangen | 1;Een gemeenschappelijke 24V-encodervoeding voor beide kanalen | |||
24 V encodervoeding | ||||
● 24 V | Ja; L+ (-0,8 V) | |||
● Kortsluitbeveiliging | Ja | |||
● Uitgangsstroom, max. | 1 A;totale stroom van alle encoders/kanalen | |||
Stroom | ||||
Beschikbaar vermogen van de backplanebus | 1,3 Watt | |||
Stroomuitval | ||||
Vermogensverlies, typ. | 4W | |||
Adres gebied | ||||
Adresruimte per module | ||||
● Ingangen | 32 bytes;16 bytes per kanaal;4 bytes voor snelle modus | |||
● Uitgangen | 24 bytes; 12 bytes per kanaal; 4 bytes voor bewegingsbesturing, 0 bytes voor snelle modus | |||
Digitale ingangen | ||||
Aantal digitale ingangen | 6; 3 per kanaal | |||
Digitale ingangen, parametriseerbaar | Ja | |||
Ingangskarakteristiekcurve volgens IEC 61131, type 3 | Ja | |||
Digitale ingangsfuncties, parametreerbaar | ||||
● Poort starten/stoppen | Ja | |||
● Vastleggen | Ja | |||
● Synchronisatie | Ja | |||
● Vrij bruikbare digitale ingang | Ja | |||
● Sonde | Ja | |||
Ingangsspanning | ||||
● Type ingangsspanning | gelijkstroom | |||
● Nominale waarde (DC) | 24V | |||
● voor signaal "0" | -5 ... +5 V | |||
● voor signaal "1" | +11 tot +30V | |||
● toegestane ingangsspanning, min. | -30 V;-5 V continu, -30 V kortstondig beveiligd tegen omgekeerde polariteit | |||
● toegestane ingangsspanning, max. | 30 V | |||
Invoerstroom | ||||
● voor signaal "1", typ. | 2,5 mA | |||
Ingangsvertraging (voor nominale waarde van ingangsspanning) | ||||
voor standaardingangen | ||||
— parametriseerbaar | Ja;geen / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms | |||
— bij "0" tot "1", min. | 6 µs; voor parameterisatie "geen" | |||
— bij "1" tot "0", min. | 6 µs;voor parametrering "geen" | |||
voor technologische functies | ||||
— parametriseerbaar | Ja | |||
Kabellengte | ||||
● afgeschermd, max. | 1 000 meter | |||
● onafgeschermd, max. | 600 meter | |||
Digitale uitgangen | ||||
Type digitale uitgang | Transistor | |||
Aantal digitale uitgangen | 4;2 per kanaal | |||
Digitale uitgangen, parametriseerbaar | Ja | |||
Kortsluitingsbeveiliging | Ja;elektronisch/thermisch | |||
● Reactiedrempel, typ. | 1 EEN | |||
Beperking van inductieve uitschakelspanning tot | L+ (-53V) | |||
Een digitale ingang besturen | Ja | |||
Digitale uitgangsfuncties, parametreerbaar | ||||
● Schakeling geactiveerd door vergelijkingswaarden | Ja | |||
● Vrij bruikbare digitale output | Ja | |||
Schakelvermogen van de uitgangen | ||||
● met ohmse belasting, max. | 0,5 A; Per digitale uitgang | |||
● bij lampbelasting, max. | 5W | |||
Belastingsweerstandsbereik | ||||
● ondergrens | 48Ω | |||
● bovengrens | 12 kΩ | |||
Uitgangsspanning | ||||
● Type uitgangsspanning | gelijkstroom | |||
● voor signaal "1", min. | 23,2 V;L+ (-0,8 V) | |||
Uitgangsstroom | ||||
● voor signaal "1" nominale waarde | 0,5 A; Per digitale uitgang | |||
● voor signaal "1" toelaatbaar bereik, max. | 0,6 A; Per digitale uitgang | |||
● voor signaal "1" minimale belastingsstroom | 2mA | |||
● voor signaal "0" reststroom, max. | 0,5mA | |||
Uitgangsvertraging bij ohmse belasting | ||||
● "0" tot "1", max. | 50 µs | |||
● "1" tot "0", max. | 50 µs | |||
Schakelfrequentie | ||||
● met ohmse belasting, max. | 10 kHz | |||
● bij inductieve belasting, max. | 0,5 Hz; Conform IEC 60947-5-1, DC-13; let op de deratingcurve | |||
● bij lampbelasting, max. | 10Hz | |||
Totale stroom van de uitgangen | ||||
● Stroom per module, max. | 2 Een | |||
Kabellengte | ||||
● afgeschermd, max. | 1 000 m | |||
● onafgeschermd, max. | 600 meter | |||
Encoder | ||||
Aansluitbare encoders | ||||
● 2-draadssensor | Ja | |||
— toegestane ruststroom (2-draadssensor), max. | 1,5mA | |||
Encodersignalen, incrementele encoder (asymmetrisch) | ||||
● Ingangsspanning | 24V | |||
● Ingangsfrequentie, max. | 200 kHz | |||
● Telfrequentie, max. | 800 kHz; met viervoudige evaluatie | |||
● Kabellengte, afgeschermd, max. 30 mm | 600 m; afhankelijk van ingangsfrequentie, encoder en kabelkwaliteit; max. 50 m bij 200 kHz | |||
● Signaalfilter, parametriseerbaar | Ja | |||
● Incrementele encoder met A/B-sporen, 90° faseverschuiving | Ja | |||
● Incrementele encoder met A/B-sporen, 90° faseverschuiving en nulspoor | Ja | |||
● puls-encoder | Ja | |||
● pulsgever met richting | Ja | |||
● pulsgever met één impulssignaal per telrichting | Ja | |||
Interfacetypen | ||||
● Bron-/sink-ingang | Ja | |||
● Ingangskarakteristiek conform IEC 61131, type 3 | Ja | |||
Interrupts/diagnostiek/statusinformatie | ||||
Alarmen | ||||
● Diagnostisch alarm | Ja | |||
● Hardware-onderbreking | Ja | |||
Diagnoses | ||||
● Bewaking van de voedingsspanning | Ja | |||
● Draadbreuk | Ja | |||
● Kortsluiting | Ja | |||
● A/B-overgangsfout bij incrementele encoder | Ja | |||
Diagnostische indicatie-LED | ||||
● LED-LAMPJE | Ja;groene LED | |||
● FOUT-LED | Ja;rode LED | |||
● ONDERHOUD-LED | Ja; Gele LED | |||
● Bewaking van de voedingsspanning (PWR-LED) | Ja; groene LED | |||
● Weergave van kanaalstatus | Ja; groene LED | |||
● voor kanaaldiagnostiek | Ja;rode LED | |||
Geïntegreerde functies | ||||
Balie | Ja | |||
● Aantal tellers | 2 | |||
● Telfrequentie, max. | 800 kHz;met viervoudige evaluatie | |||
Snelle modus | Ja | |||
Telfuncties | ||||
● Kan worden gebruikt met TO High_Speed_Counter | Ja | |||
● Continue telling | Ja | |||
● Parameteriseerbare tellerrespons | Ja | |||
● Hardwarepoort via digitale ingang | Ja | |||
● Softwarepoort | Ja | |||
● Gebeurtenisgestuurde stop | Ja | |||
● Synchronisatie via digitale ingang | Ja | |||
● Telbereik, parametriseerbaar | Ja | |||
Comparator | ||||
— Aantal vergelijkers | 2;Per kanaal | |||
— Richtingsafhankelijkheid | Ja | |||
— Kan worden gewijzigd vanuit het gebruikersprogramma | Ja | |||
Positiedetectie | ||||
● Incrementele acquisitie | Ja | |||
● Geschikt voor S7-1500 Motion Control | Ja | |||
● geschikt voor SIMOTION | Ja | |||
Meetfuncties | ||||
● Tijd meten, parametriseerbaar | Ja | |||
● Dynamische aanpassing van de meetperiode | Ja | |||
● Aantal drempels, parametreerbaar | 2 | |||
Meetbereik | ||||
— Frequentiemeting, min. | 0,04 Hz | |||
— Frequentiemeting, max. | 800 kHz | |||
— Cyclusduurmeting, min. | 1,25 µs | |||
— Cyclusduurmeting, max. | 25 sec | |||
Nauwkeurigheid | ||||
— Frequentiemeting | 100 ppm;afhankelijk van meetinterval en signaalevaluatie | |||
— Meting van de cyclusduur | 100 ppm; afhankelijk van meetinterval en signaalevaluatie | |||
— Snelheidsmeting | 100 ppm;afhankelijk van meetinterval en signaalevaluatie | |||
Potentiële scheiding | ||||
Potentiële scheidingskanalen | ||||
● tussen de kanalen | Nee | |||
● tussen de kanalen en de backplane-bus | Ja | |||
● Tussen de kanalen en belastingsspanning L+ | Nee | |||
Isolatie | ||||
Isolatie getest met | 707 V DC (typetest) | |||
Omgevingsomstandigheden | ||||
Omgevingstemperatuur tijdens bedrijf | ||||
● horizontale installatie, min. | -30 °C | |||
● horizontale installatie, max. | 60 °C; Let op de derating voor inductieve belastingen | |||
● verticale installatie, min. | -30 °C | |||
● verticale installatie, max. | 40 °C; Let op de derating voor inductieve belastingen | |||
Hoogte tijdens bedrijf ten opzichte van zeeniveau | ||||
● Installatiehoogte boven zeeniveau, max. | 5 000 m; beperkingen voor installatiehoogtes > 2 000 m, zie ET 200MP systeemhandleiding | |||
Gedecentraliseerde werking | ||||
naar SIMATIC S7-300 | Ja | |||
naar SIMATIC S7-400 | Ja | |||
naar SIMATIC S7-1200 | Ja | |||
naar SIMATIC S7-1500 | Ja | |||
naar standaard PROFIBUS-master | Ja | |||
naar standaard PROFINET-controller | Ja | |||

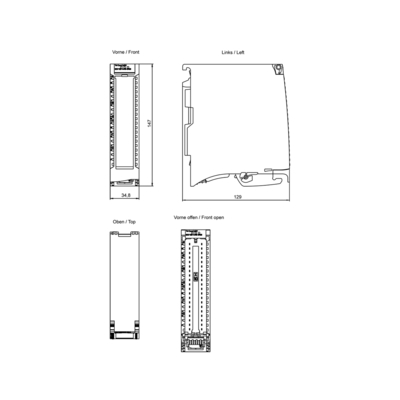

Dimensies | ||||
Breedte | 35 mm | |||
Hoogte | 147mm | |||
Diepte | 129 mm | |||
Gewichten | ||||
Gewicht, ca. | 250 gr | |||
Bedrijfsprofiel
OVER
BEDRIJF
Het bedrijf houdt zich aan de missie om "slimme productie eenvoudiger" te maken en de visie van "waar slimme productie is, is Dr Gong Group", met als doel een leverancier te worden van intelligente serviceoplossingen en de upgrading van de intelligente industrie te bevorderen. De activiteiten van het bedrijf bestrijken vier kerngebieden van intelligente apparatuur, industrieel internet, industriële automatisering en export van industriële apparatuur. Het is toegewijd aan het bouwen van een one-stop-supply van industriële robots, intelligente apparatuur, automatiseringsapparatuur en componenten. Het bedrijf wordt ondersteund door platform en aangestuurd door informatie en digitalisering, waarbij industriële ketenbronnen volledig worden geïntegreerd, terminale intelligente fabrieken, automatiseringsintegrators en upstream- en downstreambronnen van de intelligente apparatuurindustrie worden gekoppeld. Beginnend met standaardinstelling en productontwikkeling, volgt het het ontwikkelingspad van "productlevering-platformintegratie-ecologische aandrijving" en vergroot het geleidelijk de dekking van gestandaardiseerde, modulaire en componentonderdelen in robotwerkstations, intelligente apparatuur en automatiseringsapparatuur, verbetert de leveringsefficiëntie van automatiseringsapparatuur, verlaagt de totale kosten en bevordert de technologische vooruitgang van de Chinese intelligente apparatuurindustrie.Het bedrijf zal zich blijven verdiepen in de vakgebieden robots, kunstmatige intelligentie, industriële automatiseringsapparatuur en intelligente productie, grondig onderzoek doen en ontwikkelen, innoveren en bijdragen aan de automatisering en intelligentie van de in China gevestigde maakindustrie, en 'Made in China' ondersteunen om de wereldwijde maakindustrie te innoveren.
Verpakking en levering
FAQ
1. Wie zijn wij?
Beijing Zhongping Technology Co., LTD., is een one-stop-geïntegreerde dienstverlener op het gebied van intelligente productie, behoort tot de Gong Doctor Group, is een wetenschappelijk onderzoek, ontwerp, marketing, technische dienstverlening, industrieel internet, internationale import- en exportdiensten als een van de wetenschaps- en technologiebedrijven.
2. Wat kun je bij ons kopen?
PLC, VFD, HMI, hydraulische producten, laagspanningsstroomverdeling, industriële robots en kerncomponenten
3. Is het artikel op voorraad of moet het bij een andere leverancier worden gekocht?
Wij beschikken over een grote voorraad goederen en beschikken over een eigen magazijn.
4. Welke voordelen hebben wij ten opzichte van andere leveranciers?
Ons bedrijf heeft een grote hoeveelheid inventaris en een aantal magazijnen, maar ook in de belangrijke industriële provincies en steden van het land met kantoren en een aantal overzeese servicepunten. Om u te voorzien van intelligente productie one-stopcomprehensive services, bespaart u moeite, arbeid en kosten.
5. Kunt u 100% nieuwe, originele en authentieke producten leveren?
Wij verkopen uitsluitend nieuwe, originele originele exemplaren, geen renovatie, geen namaak, alleen de originele fabrieksoriginelen!
6. Hoe lang is de levertijd?
Indien op voorraad, duurt het 2-3 werkdagen voor verzending. Indien de hoeveelheid groot is, duurt het 5-7 werkdagen na ontvangst van de betaling. Indien het geen conventioneel model betreft, duurt het enige tijd. Wij informeren u over de specifieke levertijd.
7. Is er technische ondersteuning beschikbaar?
Uiteraard beschikken wij over een professioneel technisch team dat u kan helpen bij het oplossen van technische problemen.
8. Hoe garanderen wij kwaliteit?
We hebben drie processen om de kwaliteit van goederen te controleren.
1) Onze ingenieurs inspecteren regelmatig de productie en kwaliteitscontrole in de fabriek.
2) Binnenkomende materialen moeten door ervaren inkoopingenieurs worden geïnspecteerd voordat ze kunnen worden opgeslagen.
3) Minimaal 2 personen op de logistieke afdeling controleren de te verzenden goederen vóór levering.
9. Kunt u een veilige en betrouwbare levering van uw producten garanderen?
Ja, we hanteren strikt de internationale standaardverpakking.We gebruiken ook speciale verpakkingen voor gevaarlijke goederen en gekoelde verzending voor artikelen met temperatuurvereisten.De verpakking van speciale artikelen en standaardverpakkingen voor algemene vracht kunnen extra kosten met zich meebrengen.
10, hoe zit het met de vracht?
De kosten zijn afhankelijk van hoe u ervoor kiest om de goederen te krijgen. Express is meestal de snelste, maar ook de duurste manier. Zeevracht is de beste oplossing voor grote hoeveelheden goederen. De exacte verzendkosten zijn afhankelijk van het aankoopbedrag, de hoeveelheid en het gewicht van uw bestelling. Neem gerust contact met ons op voor meer informatie.
Beijing Zhongping Technology Co., LTD., is een one-stop-geïntegreerde dienstverlener op het gebied van intelligente productie, behoort tot de Gong Doctor Group, is een wetenschappelijk onderzoek, ontwerp, marketing, technische dienstverlening, industrieel internet, internationale import- en exportdiensten als een van de wetenschaps- en technologiebedrijven.
2. Wat kun je bij ons kopen?
PLC, VFD, HMI, hydraulische producten, laagspanningsstroomverdeling, industriële robots en kerncomponenten
3. Is het artikel op voorraad of moet het bij een andere leverancier worden gekocht?
Wij beschikken over een grote voorraad goederen en beschikken over een eigen magazijn.
4. Welke voordelen hebben wij ten opzichte van andere leveranciers?
Ons bedrijf heeft een grote hoeveelheid inventaris en een aantal magazijnen, maar ook in de belangrijke industriële provincies en steden van het land met kantoren en een aantal overzeese servicepunten. Om u te voorzien van intelligente productie one-stopcomprehensive services, bespaart u moeite, arbeid en kosten.
5. Kunt u 100% nieuwe, originele en authentieke producten leveren?
Wij verkopen uitsluitend nieuwe, originele originele exemplaren, geen renovatie, geen namaak, alleen de originele fabrieksoriginelen!
6. Hoe lang is de levertijd?
Indien op voorraad, duurt het 2-3 werkdagen voor verzending. Indien de hoeveelheid groot is, duurt het 5-7 werkdagen na ontvangst van de betaling. Indien het geen conventioneel model betreft, duurt het enige tijd. Wij informeren u over de specifieke levertijd.
7. Is er technische ondersteuning beschikbaar?
Uiteraard beschikken wij over een professioneel technisch team dat u kan helpen bij het oplossen van technische problemen.
8. Hoe garanderen wij kwaliteit?
We hebben drie processen om de kwaliteit van goederen te controleren.
1) Onze ingenieurs inspecteren regelmatig de productie en kwaliteitscontrole in de fabriek.
2) Binnenkomende materialen moeten door ervaren inkoopingenieurs worden geïnspecteerd voordat ze kunnen worden opgeslagen.
3) Minimaal 2 personen op de logistieke afdeling controleren de te verzenden goederen vóór levering.
9. Kunt u een veilige en betrouwbare levering van uw producten garanderen?
Ja, we hanteren strikt de internationale standaardverpakking.We gebruiken ook speciale verpakkingen voor gevaarlijke goederen en gekoelde verzending voor artikelen met temperatuurvereisten.De verpakking van speciale artikelen en standaardverpakkingen voor algemene vracht kunnen extra kosten met zich meebrengen.
10, hoe zit het met de vracht?
De kosten zijn afhankelijk van hoe u ervoor kiest om de goederen te krijgen. Express is meestal de snelste, maar ook de duurste manier. Zeevracht is de beste oplossing voor grote hoeveelheden goederen. De exacte verzendkosten zijn afhankelijk van het aankoopbedrag, de hoeveelheid en het gewicht van uw bestelling. Neem gerust contact met ons op voor meer informatie.
Wilt u meer details over dit product weten
